才华LED和平号系列（CH-HP）路灯，作为一款高新技术产品和重点新产品，不仅严格使用了企业拥有的发明专利、实用专利、外观专利，而且，其采用这些专利设计的照明产品具有的独特散热、配光、呼息、驱动系统的科学性和实用性，都得到了审核专家的肯定和好评。该技术系统属于才华科技第三代路灯，与原有路灯相比，更加有效解决了LED应用中遇到的有关问题，相关指标均达到或超过国家标准规定。

一、才华产品技术原理：

1、              独特配光技术，解决灯具发光均匀度和合理照度问题

才华科技照明，采用安装内部反射器并有确定发光角度的LED晶片，使LED

形成良好的定向发射光的功能和独家设计的“条布式”模组组合技术，使道路灯具中的各个LED直接把光线射向被照路面的各个区域，再利用安装灯具平面反射器和弧面配光外罩的技术和按照路灯安装的高度，在灯具内设计LED的安装位置和发射光的方向的方法进行辅助，从而有效实现比较合理的道路灯具的综合配光。使光源发光的均匀度和照度都真正做到符合和超CJJ45-2006和CIE31以及CIE115标准的照度和照度均匀度要求。为保护生态与环保，在深夜采取变功率技术，在不影响行人、车辆通行照度的前提下，尽量选择在植物呼气时段，实现符合植物相对睡眠条件的照度要求。

2、优良散热技术,解决大功率LED的散热问题

在LED路灯照明领域，散热是需要重点解决的关键性技术问题。这不仅直接影响LED实际工作时的发光效率，而且由于LED路灯亮度高、发热量大，使用环境比较苛刻，如果散热不好会直接导致LED快速老化，稳定性降低，寿命缩短。LED路灯散热技术，一般多为导热板方式，是一片5mm厚的铜板，实际上算是均温板以均温热源；有的是另外加装散热片壳来散热的，但是重量太大，具有安全隐患，尤其遇到台风、地震都可能产生意外。才华采取具有发明专利的“流体散热”技术和“针片状散热片”相结合的实用新型专利技术，制造出的具有外观专利保护的“和平号”系列，使散热效率比传统片状散热器有很大幅度提高，能使LED结温比普通散热器低25℃以上。同时，将瓦均重量轻松控制在0.056KG以下。

在普通的LED路灯散热设计中，散热翅片面积往往被随意设定，散热翅片布置方式不合理，没有考虑到灯具的使用方式，影响到翅片效果的发挥，强调热传导环节、忽视对流散热环节，尽管众多的厂家考虑了各种各样的措施：热管、回路热管、加导热硅脂等等，却没有意识到热量最终还是要依靠灯具的外表面积散走，忽视传热的均衡性，如果翅片的温度分布严重不均匀，将会导致其中一部分的翅片不能发挥作用或作用很有限。

才华专利散热技术，注意将“烟囱流体散热原理散热与针片式散热有机结合”，设计出一种利用空气对流与“烟囱式”推动相结合的方式，让空气自然推动带走热量，快速对流交换，调动了组件的综合散热功能，在灯具散热体组件内形成多角度、多层次的散热通道。热交换面大幅度增加，热排放效率大弧度提高。

3、独特模块式防水排气设计，有效解决灯内雾气渗透、热量爆升炸壳问题：

因为在户外使用的道路灯具，应具有一定等级的防尘防水功能（IP），良好的IP防护往往会妨碍LED的散热。解决这个相互矛盾但又都得解决的两个问题是道路灯具设计时应关注的一个重要方面。这也是国内把LED应用于道路灯时出现不合格及不合理的最多情况。最常见的是：

（1）对LED采用了散热器，但LED连线的接线端子及散热器的设计无法达到IP45及以上等级，无法满足GB7000.5/IEC6598-2-3 标准的要求。

（2）采用普通的道路灯具外壳,在灯具出光面内用矩阵式LED,这种设计虽说能满足IP试验，但是由于灯具内不通风会造成LED在工作时，灯具内腔的温度升高到50℃~80℃，在如此温高的工况下，LED的发光效率会下降，同时LED的使用寿命也将大打折扣计。

针对上述情况，才华采用了“光源模组防水”、“底端安装排水端子”等技术手段，将光源防水系统与散热系统、自然泄气排水系统得以合理结合与分离，这样既能有效避免雨水的进入，又排除热蒸汽；既避免雨水、灰尘的直接进入，又利用自然雨水的冲刷，时常清洗散热器灯壳；还使光源的替换(尽管这种替换不会经常进行)、维修变得轻松简单。从而较好保证散热器功能的持续有效性和模组设计的科学实用性。

4、独特的调频式恒流电源设计和可变式安装方式，有效解决LED大幅度节能与便于维护问题

LED路灯的电源系统所特需的恒流驱动电源，是保证其正常工作的一大基石，电源设计的科技水准和设计理念，直接关系到LED的使用寿命和节能效率的高低。简单开关电源的方案常会带来对LED器件的损伤。如何使紧密压缩在一起的一组LED安全、也是考察LED路灯的一个指标。LED对驱动电路的要求是能保证恒流输出的特性，因为LED正向工作时结电压相对变化区域很小，所以保证了LED驱动电流的恒定也就基本保证了LED输出功率的恒定。对于我国电源电压供应不稳定的现状，道路灯具LED的驱动电路具有恒流输出特性是十分必要的，可保证光输出恒定并且防止LED的超功率运行。

才华独特的调频式恒流电源设计，可以是半智能化，也可以是全智能化的，用户可以根据要求选用。在安装方式上，可以选用“灯头附着式”（安装在灯头的散热器上），也可选用“杆脚掩藏式”（安装在灯杆脚下的接线口内）。按用户的需求设定。

同时，我们注意到，线路是良好的接受无线。两根电源线接收的同一闪电发出的无线电波，对驱动电路来讲是属于共模干扰信号，这种共模干扰对地可达数佰伏到数千伏，很容易击穿驱动电路内的EMC接地电容或较小的对地（对外壳）的电气间隙，造成驱动电路的损坏。

由于我国的供电线路是三相四线制中性线接地的极性电源，所以在两根架空供电线的各段，在感应到闪电的无线电波的瞬间，由于两根供电线对地的瞬时阻抗不同而使两根供电线间产生一个差模的干扰电压，这一瞬时差模干扰电压也可达到数百伏至3000多伏，这一电压往往会击穿驱动电路的电源整流二极管和印制线路板上的不同极性电极间的电气间隙，LED控制器同样会使驱动电路损坏。

要解决这一问题，必须在LED的驱动电路的输入端，安装过压保护装置，以保证差模干扰的泄放。由于闪电的感应干扰是重复多次的，当干扰电压高时，过压保护装置瞬时导通泄放的电流可能很大，所以采用的过压保护装置不仅应具有快速的响应能力，还应具备瞬时导通数十安培的泄放能力而不损坏。

还有，LED驱动电路各点对地的电气间隙、EMI防护的接地电容以及驱动电路的对地绝缘强度，应达到强化绝缘（4V+2750V）的要求，这样能使LED的驱动电路具有良好的抗差模和共模雷电感应的能力。而这些，才华研发的智能电源系统集成都做了详尽的考量。

5、独特的材料考量及其合理的设计制作，综合体现出在相同成本下的超常功能

“均匀的照度、使用寿命内相对恒定的光通量、可能企及的节能效率、合理有效的使用寿命、照明过程的生物安全性等”是才华道路照明十分关注的常见项目，这些项目的实现，除开技术原理的有效性外，一个非常重要的问题就是选择使用材料。

有的商家，为了降低成本，就采用几百只0.5W的小功率LED。然而这种小功率的LED的光衰是非常严重的，其光衰至80%的寿命只有1000小时。所以，作为需要长期使用的路灯是绝对不能允许采用这种小功率LED的，可是，选用太大功率LED（一般指30W以上），其光衰看起来好许多，但实际上，因为贴点散热的不均匀性会严重导致不能解决光衰问题。同时，传统LED路灯设计主要的设计重点是在LED的流明数上，而对LED散热和热阻则关注较少。实际上，单就LED灯珠而言，随着技术的进步，其流明数正在迅速的增加。2014年量产LED的单瓦流明数已经达到130流明，而且这一数值还在快速地增长。与之对应的传热学理论体系已经成熟，我们可以使用的传热手段也基本明确：传导、对流、辐射和变相传热。因此，选择良好的制作材料，就能将相关技术手段发挥良好。使照明设备的功能得到有效发挥。才华科技的道路照明系统，在材料选用上是非常考究的。比如：

在LED灯珠方面：采用符合人体用眼要求的进口正品普瑞灯珠封装，自身流明值在110lm—130lm；

在散热器方面：普通城市使用部分，采用高导热、散热器专用的6063铝材，海边盐雾较重城市，使用特殊的防酸碱5052铝材。

在电源驱动方面：分别采用3年、5年、10年质保的进口芯片由才华科技研发团队根据用户要求独立研发，以保证安装方式和质保期限有效。市面上的驱动电源因为承受抗压冲击的能力低下，不适用于杆脚掩藏式安装。

在智能功率控制系统方面：采取由进口芯片为主体的半自动、全自动的集成系统。智能变功装置，采取独立式和集成式。独立式，与电源驱动分离，便于维修替换；集成式，安装简单方便，与电源整合集成，但不能单独维修。用户可根据需要选用。

二、主要指标

1、主要指标：

1）光效（光通量）115-135lm/w：

2)电源效率：≥0.96；

3）灯珠使用寿命：≥50000h；

4）及时开启，无延时；

5）功率可智能控制；

6）材料环保、无污染，不含有害气体，基本消除刺眼炫光或有效控制在安全标准以内；指标举例120W和60W路灯：

1）、CH-LD-120W技术性能指标

      2）、CH-LD-60W技术性能指标：

三、寿命、节能指标推算方法和验证

1、寿命推算和验证：

灯珠：经过老化试验法，使用寿命达到50000h（每天11小时计算，超过10年）以上（见配套商检测报告复印件）；合格率为97.5%；

散热器： 对散热器使用的6063和 5052铝材，根据其质量指标，分别采取强化腐蚀实验法，有效使用寿命大于50000小时即7年和90000小时即15年以上（见《重庆LED工业技术中心测试报告》）；

电源驱动：采用变压冲击试验和检测，对不同寿命要求的产品进行检测，使用年限分别可以达到28000小时、50000小时、90000小时以上（见《重庆LED工业技术中心报告》）合格率为98%。

本公司使用的专利技术发明人于2007年在珠海安装了本系统第一代产品，到2013年测试，70盏灯，有1盏因电源损坏熄灭；其他正常照明部分，每盏总光衰不到3%。

按以上推算，不同等次产品使用寿命分别达到3年、6年、10年是可靠的。

2、节能指标推算法和验证：

才华和平号节能路灯系统，与钠灯比较，在符合CJJ45-2006和CIE31以及

CIE115标准的基础上，安装在13米以下高度的灯杆上，一般节能效率将达到80%以上；安装在16米—18米高度的灯杆上，一般节能效率达到75%以上。

具体推算见本资料附后案例。

   四、产品形象设计:已获得实用新型和外观专利

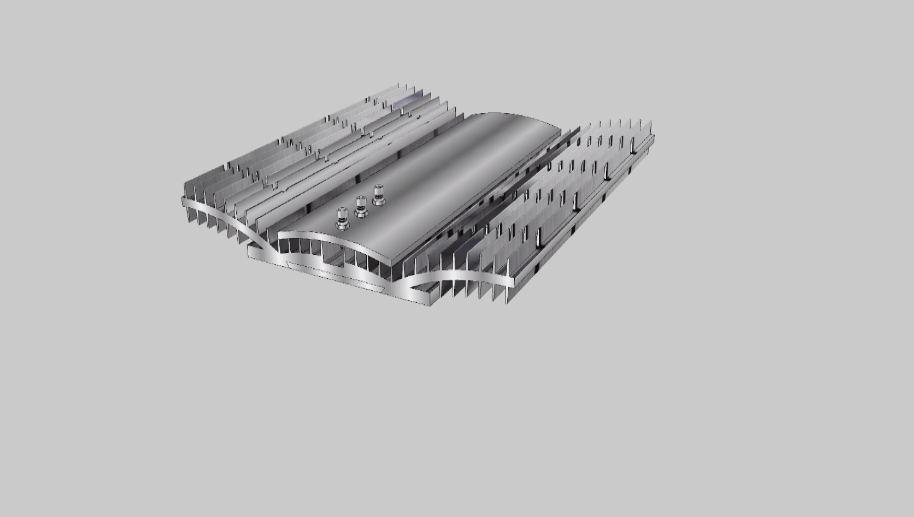

    1、CH-HP-60-120W橘色

    2、CH-HP-60-120W浅灰色

    3、CH-HP-60-120W淡蓝色

    4、CH-HP-20-40W浅灰色

    5、CH-HP-120W连接件

         才华和平号，是才华科技研发团队利用被日本侵略者炸掉的位于公司董事长家乡的“南平九洞桥”作为设计概念，利用“腾飞大鹏、包公冠冕、科技丛书”等文化元素，为纪念抗战胜利70周年推出的一款具有创新文化内涵的优质产品。和平号，在合理利用专利技术的同时，巧妙体现了中国人的时代文化概念。带弧的心桥，跨越被侵略者炸毁的桥墩；厚厚的丛书，启迪着漫步在美丽花园小区中读书的少年，憧憬并实现着自己的“科技梦想”；包公冠冕，蕴含着社会的节约与清廉；一个展翅飞翔的大鹏，正引导中国人民走向和平，走向昌盛；科技强国的梦想在这里延生。整款灯的设计，显示了设计团队的战略高度。
